3.5. Halbversenkte Montage
Anmerkung
Alle Maße in Millimetern.
Bei einer halbversenkten Montage kann das Terminal auf einer ebenen Fläche in einer Aussparung installiert werden, z. B. in einem Schreibtisch, einer Theke oder einem Metall-Drehkreuz. Am Terminalgehäuse sind vier Clips angebracht, die das Terminal sicher in der Aussparung halten. Die Befestigungsclips können als Zubehör bei Gantner bestellt werden (Art. Nr. 1115190). Für diese Montageart sind außer den Clips keine weiteren Montagezubehörteile erforderlich.
Führe Sie die folgenden Schritte aus:

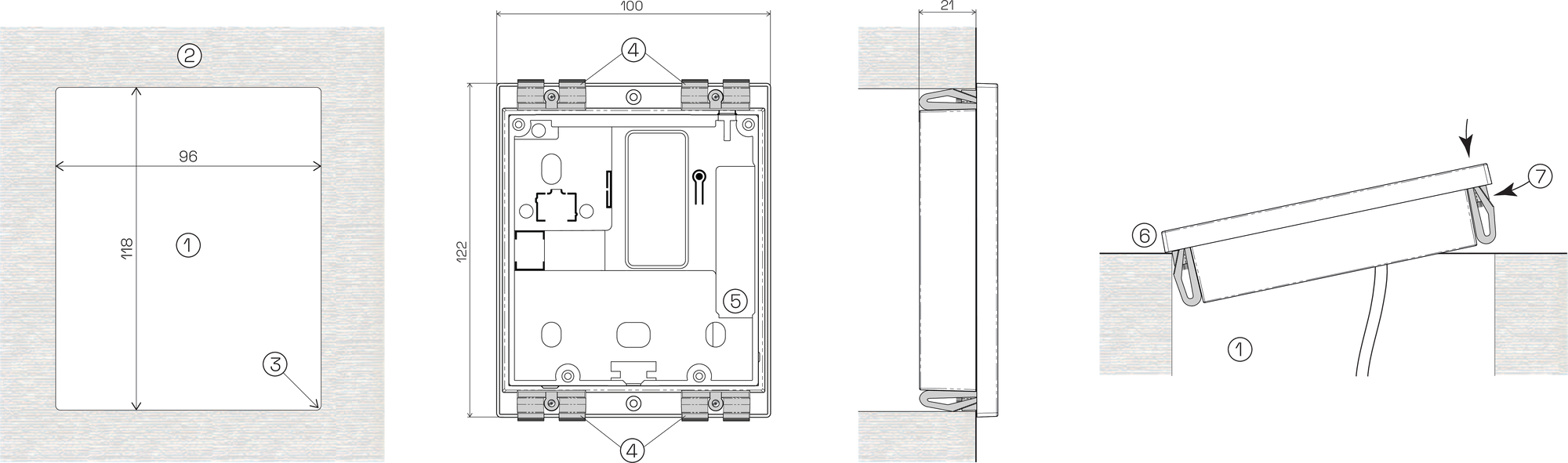

Ausschnitt (B: 96 mm, H: 118 mm)
Montagefläche
Eckenradius = max. 5 mm
Befestigungsclips
RJ45-Buchse (Ethernet)
Schneiden Sie einen Abschnitt (1) in der Montagefläche (2) aus. Beachten Sie die oben angegebenen Maße.
Anmerkung
Für den Ausschnitts ist ein Eckenradius von max. 5 mm möglich.
Die vier Befestigungsclips (4) mit den mitgelieferten Schrauben an den Löchern in jeder Ecke des Klemmengehäuses befestigen.
Vervollständigen Sie die erforderlichen elektrischen Anschlüsse (siehe Elektrische Anschlüsse ). Stecken Sie das Ethernet-Kabel in die RJ45-Buchse (4) auf der Rückseite des Terminals und schließen Sie bei Bedarf alle anderen elektrischen Kabel an.
Führen Sie eine Seite des Terminals (6) in die Aussparung (1) ein. Drücken Sie die Klammern auf der anderen Seite des Terminals (7) zusammen und setzen Sie das Terminal in die Aussparung ein.
