3.4. Aufputzmontage mit Unterputzdose

Anmerkung

Alle Maße in Millimetern.

Das Terminal kann in Kombination mit einer Unterputzdose auf einer flachen Oberfläche montiert werden. Die Wandhalterung aus Metall, die im Lieferumfang jedes Terminals enthalten ist, wird an der Unterputzdose befestigt. Die Unterputzdose und das benötigte Befestigungsmaterial sind nicht im Lieferumfang enthalten und müssen je nach Wandmaterial und -beschaffenheit ausgewählt werden.

Führen Sie die folgenden Schritte aus:

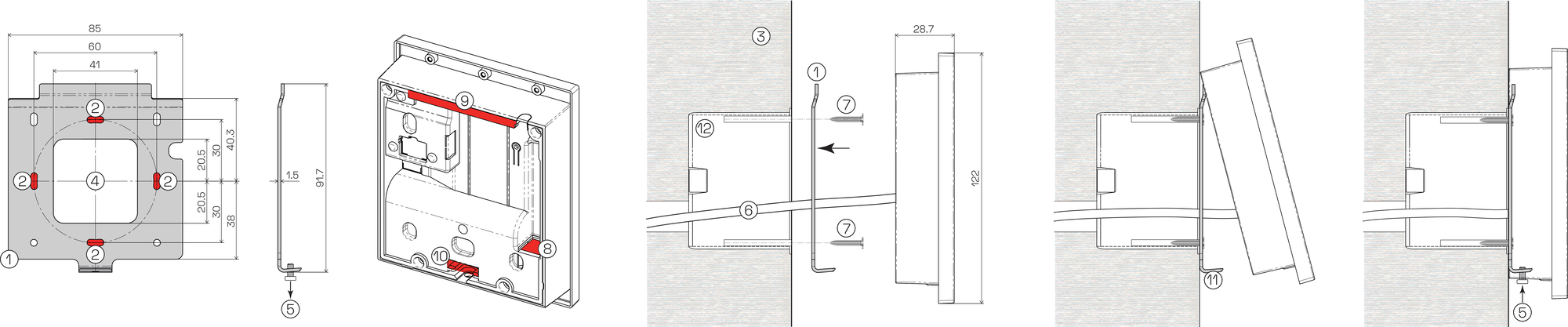

Abbildung 7. Montage mit Unterputzdose
Montage mit Unterputzdose

  1. Wandhalterung

  2. Befestigungslöcher für Unterputzdose

  3. Wand

  4. Öffnung für elektrische Anschlusskabel

  5. Fixierschraube

  6. Elektrische Anschlusskabel

  7. Befestigungsschrauben

  8. RJ45-Buchse (Ethernet)

  9. Oberes Befestigungsteil

  10. Unteres Befestigungsteil

  11. Unterer Haltelasche

  12. Unterputzdose für Wandmontage



  1. Installieren Sie die Unterputzdose (12) gemäß den Anweisungen des Herstellers.

    Anmerkung

    Die empfohlene Montagehöhe beträgt 1,3 m bis zur Mitte des Geräts.

  2. Die Wandhalterung (1) wird mit der Fixierschraube (5) geliefert. Lösen und entfernen Sie die Fixierschraube von der Wandhalterung und bewahren Sie sie für später auf.

  3. Führen Sie die elektrischen Anschlusskabel (6) durch die Öffnung (4) in der Wandhalterung.

  4. Befestigen Sie die Wandhalterung (1) über zwei der Befestigungslöcher (2) der Wandhalterung und zwei Schrauben (7) an der Unterputzdose (12). Stellen Sie sicher, dass die Wandhalterung waagerecht und fest an der Unterputzdose befestigt ist.

    Anmerkung

    Verwenden Sie die richtige Art von Schrauben, die für die Unterputzdose geeignet sind. Verwenden Sie keine Senkschrauben.

  5. Vervollständigen Sie die erforderlichen elektrischen Anschlüsse (siehe Elektrische Anschlüsse ). Stecken Sie das Ethernet-Kabel in die RJ45-Buchse (8) auf der Rückseite des Terminals und schließen Sie bei Bedarf die weiteren elektrischen Kabel an.

  6. Haken Sie das obere Montageteil (9) des Terminals an der Oberseite der Wandhalterung ein und schwenken Sie das Terminal vorsichtig nach vorne auf die Wandhalterung. Achten Sie darauf, dass die untere Haltelasche (11) mit dem unteren Befestigungsteil (10) übereinstimmt und dass die Verkabelung dabei nicht beschädigt wird.

  7. Um das Terminal an der Wandhalterung zu befestigen, ziehen Sie die Fixierschraube (5) von unten fest.
