GT7 Lite

3.3. Aufputzmontage mit Wandhalterung

Anmerkung

Alle Maße in Millimetern.

Das Terminal kann auf einer ebenen Oberfläche, z.B. einer Wand oder einem Türrahmen, montiert werden. Eine Wandhalterung aus Metall und Befestigungsmaterial (zwei Schrauben und Wanddübel) sind im Lieferumfang jedes Terminals enthalten. Das Montagematerial muss je nach Wandmaterial und -beschaffenheit ausgewählt werden.

Führen Sie folgende Schritte aus:

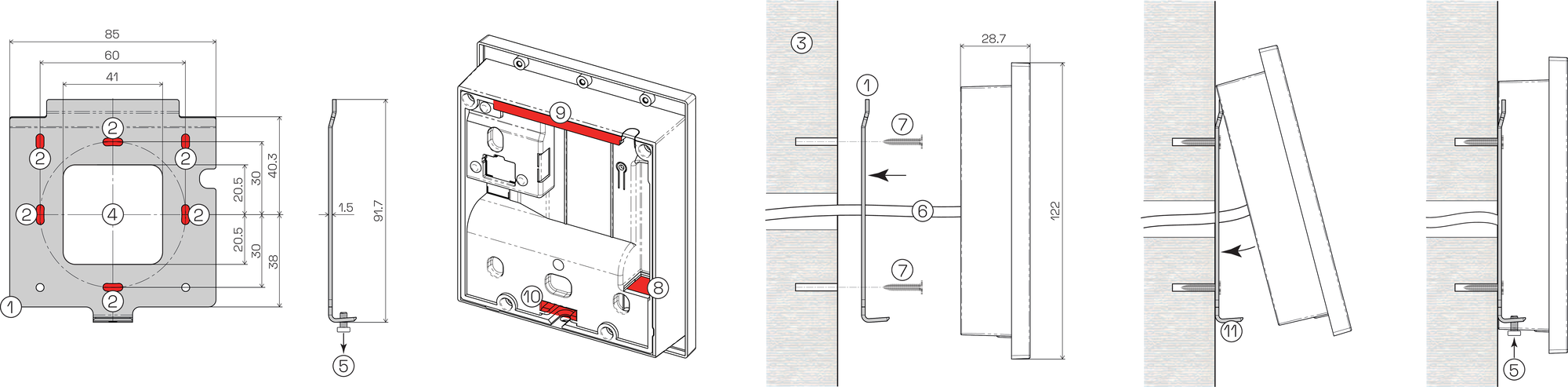

Abbildung 6. Installation mit Wandhalterung
Installation mit Wandhalterung

  1. Wandhalterung

  2. Befestigungslöcher

  3. Wand

  4. Öffnung für elektrische Verkabelung

  5. Fixierschraube

  6. Elektrische Anschlusskabel

  7. Befestigungsschrauben

  8. RJ45-Buchse (Ethernet)

  9. Oberes Montageteil

  10. Unteres Montageteil

  11. Untere Haltelasche



  1. Markieren Sie mit der Wandhalterung (1) zwei Befestigungslöcher (2) und bohren Sie sie an der gewünschten Stelle an der Wand (3).

    Anmerkung

    Die empfohlene Montagehöhe beträgt 1,3 m bis zur Mitte des Geräts.

  2. Die Wandhalterung wird mit montierter Fixierschraube (5) geliefert. Lösen und entfernen Sie die Fixierschraube von der Wandhalterung und bewahren Sie sie für später auf.

  3. Führen Sie die elektrischen Anschlusskabel (6) durch die Öffnung (4) in der Wandhalterung.

  4. Befestigen Sie die Wandhalterung mit zwei Schrauben (7) an der Wand. Stellen Sie sicher, dass die Wandhalterung waagerecht und fest an der Wand befestigt ist.

    Anmerkung

    Verwenden Sie je nach Wandmaterial die richtige Art von Schrauben und Dübeln. Verwenden Sie keine Senkschrauben.

  5. Vervollständigen Sie die erforderlichen elektrischen Anschlüsse (siehe Elektrische Anschlüsse ). Stecken Sie das Ethernet-Kabel in die RJ45-Buchse (8) auf der Rückseite des Terminals und schließen Sie bei Bedarf die weiteren elektrischen Kabel an.

  6. Haken Sie das obere Montageteil (9) des Terminals an der Oberseite der Wandhalterung ein und schwenken Sie das Terminal vorsichtig nach vorne auf die Wandhalterung. Achten Sie darauf, dass die untere Haltelasche (11) mit dem unteren Montageteil (10) übereinstimmt und dass die Verkabelung dabei nicht beschädigt wird.

  7. Um das Terminal an der Wandhalterung zu befestigen, ziehen Sie die Fixierschraube (5) von unten fest.
