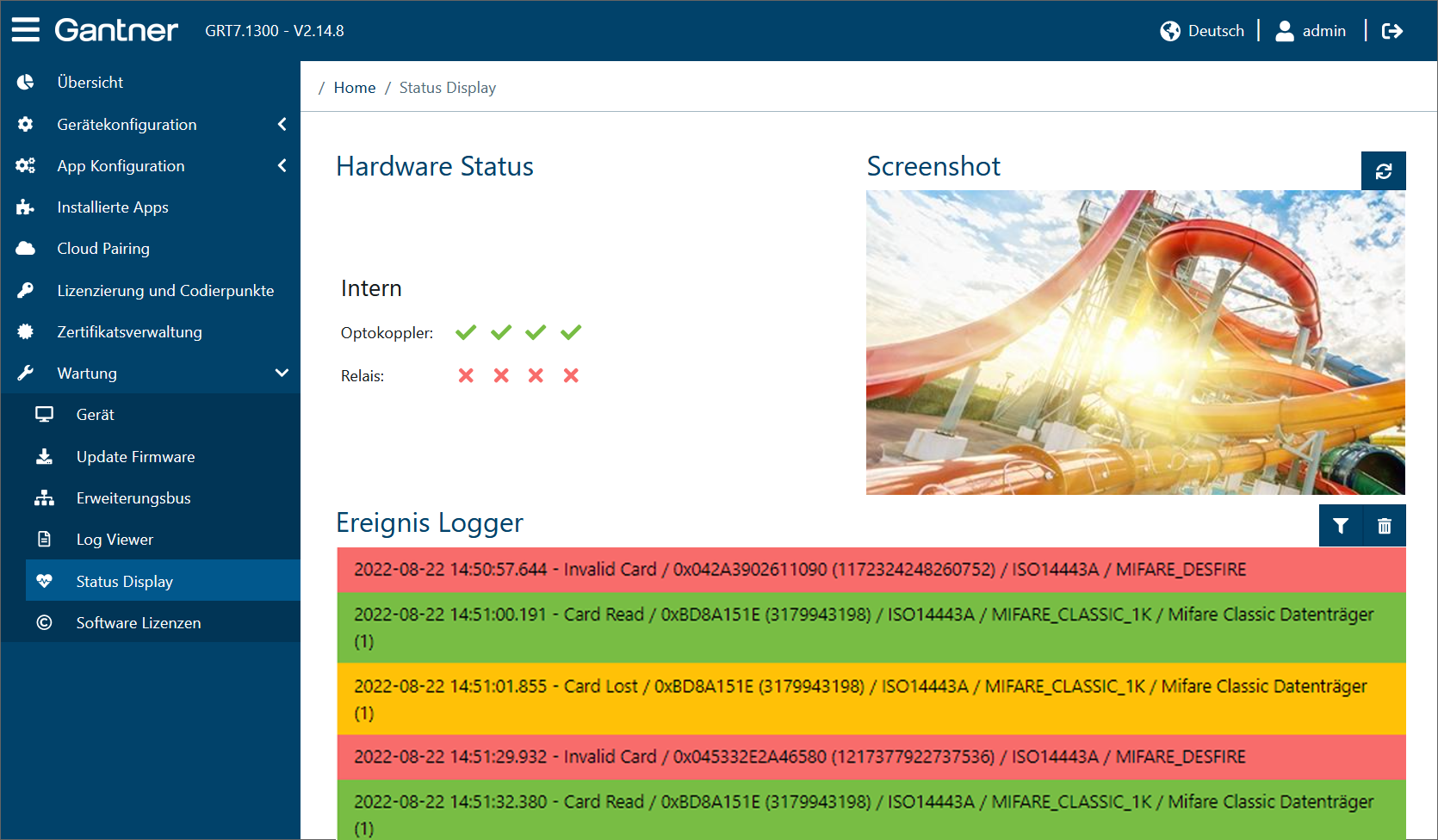

5.4.21. Status Display

Hardware Status

Hier wird der Zustand der Relaisausgänge und Optokopplereingänge des Geräts angezeigt, die zum Empfang von Statusinformationen und/oder zur Steuerung verwendet werden können. Ein grüner Haken zeigt an, dass der Ein-/Ausgang verwendet wird. Die Anzahl der verfügbaren Ein- und Ausgänge hängt vom Gerätetyp ab (siehe technische Daten).

Screenshot

Dieses Bild zeigt einen Screenshot der aktuellen Anzeige auf dem Gerätedisplay.

Um den aktuell auf dem Gerät angezeigten Bildschirm anzuzeigen, klicken Sie auf die Aktualisieren-Schaltfläche .
↪ Die Farbe der Aktualisieren-Schaltfläche ändert sich zu grün und die Bildschirmanzeige wird jede Sekunde automatisch aktualisiert.
Wenn das Live-Update gestoppt werden soll, klicken Sie erneut auf die Aktualisieren-Schaltfläche.
↪ Die Aktualisieren-Schaltfläche wird blau und das Bild zeigt den Bildschirm, der angezeigt wurde, als auf die Schaltfläche geklickt wurde. Dieses Bild wird erst aktualisiert, wenn die Aktualisieren-Schaltfläche erneut aktiviert wird.

Ereignis Logger

Wenn am Gerät ein Ereignis auftritt (z. B. Datenträger lesen) oder wenn sich der Optokoppler-Eingangszustand oder einer der Relaiszustände ändert, wird ein entsprechender Eintrag in der Logdatei erstellt.

Hier werden die am Gerät auftretenden Live-Ereignisse aufgelistet. Um die Liste zu löschen, klicken Sie auf das Papierkorbsymbol.

Das Filtersymbol zeigt alle Ereignistypen an. Durch Klicken auf ein Ereignis können Sie zwischen aktiv (grün) und inaktiv (rot) wechseln. In der Liste werden nur die aktiven Ereignisse angezeigt.
