3.3. Öffnen / Schließen des Gehäuses
Das hintere Gehäuseteil des GT7.3x27 muss geöffnet werden, um den Rohrhalter zu montieren und die elektrischen Anschlüsse herzustellen.

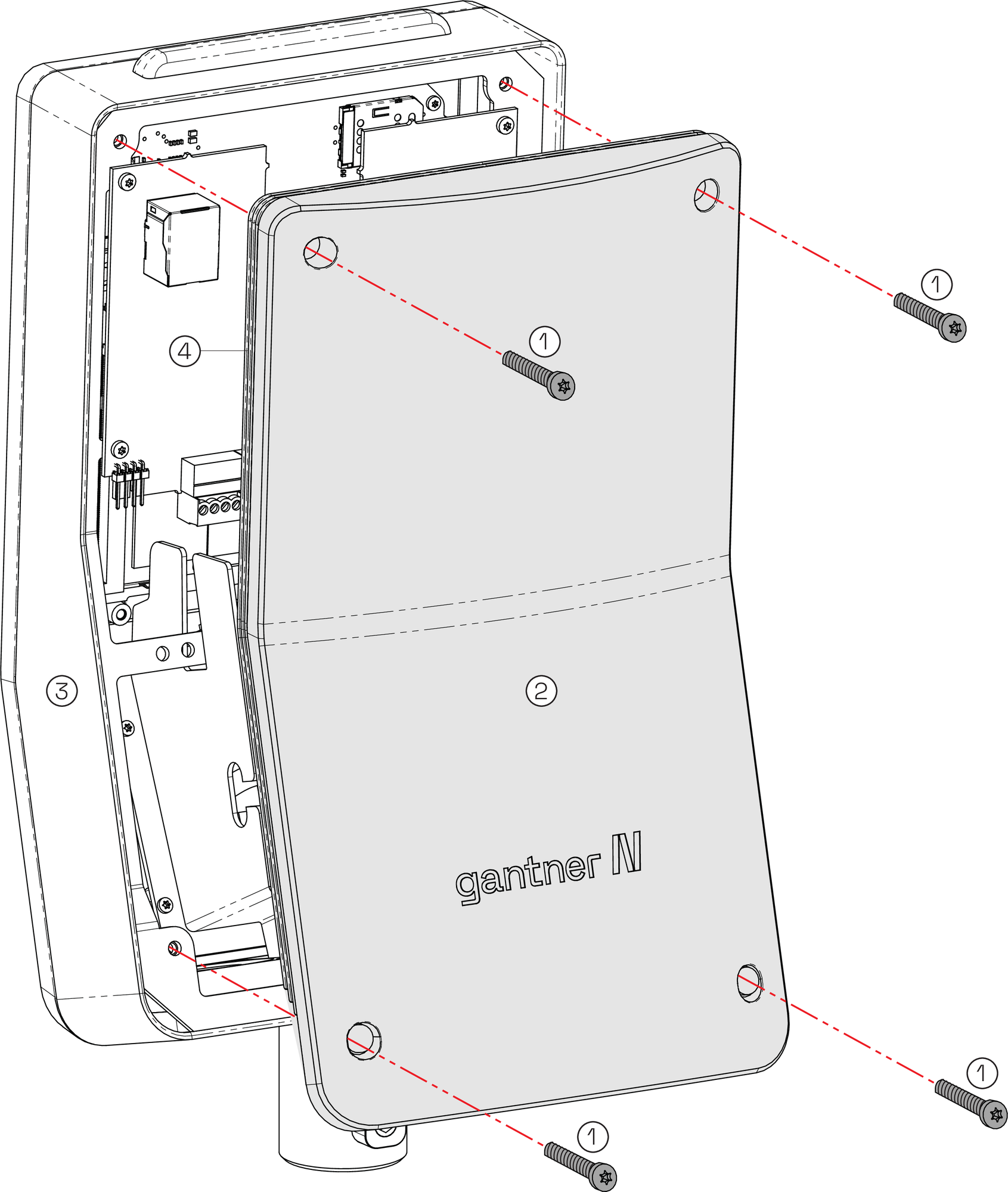

Abbildung 4. Gehäuse öffnen / schließen
 |
Gehäuseschraube
Rückteil
Mittelteil
Gehäusedichtung
Um das Gehäuse zu öffnen:
Die vier Gehäuseschrauben (1) am Rückteil herausdrehen und entfernen, dabei den Oberteil des Terminals fest halten.
Halten Sie die Seiten des Rückteils (2) fest und entfernen Sie es vom Mittelteil (3).
Um das Gehäuse zu schließen:
Stecken Sie das Rückteil (2) vorsichtig auf das Mittelteil (3). Achten Sie darauf, dass die Gehäusedichtung (4) korrekt in das Mittelteil eingesetzt ist und dabei nicht beschädigt wird.
Schrauben Sie das Rückteil mit den vier Gehäuseschrauben (1) fest.
