GT7.3x27

4.2.1. Netzwerkanbindung über Ethernet LAN

Anmerkung

Empfohlene Verkabelung für Ethernet LAN

  • Geschirmtes und verdrilltes Datenkabel (Empfehlung mind. CAT. 5 für 100 MBit)

  • Max. Kabellänge = 100 m

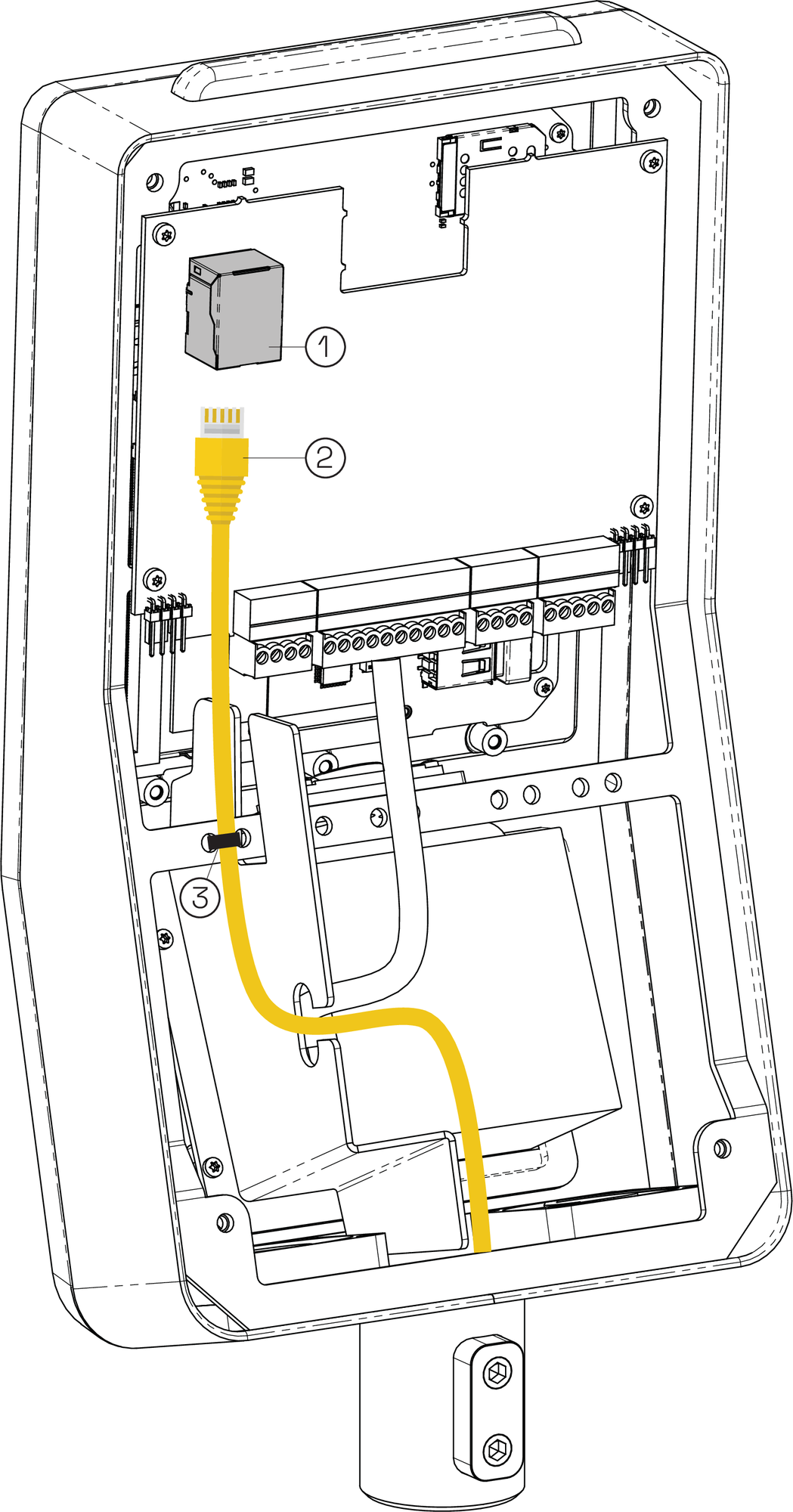

Abbildung 5. LAN-Verbindung
LAN-Verbindung

  1. RJ45-Stecker

  2. Ethernet-Kabel

  3. Kabelbinder



Verbinden Sie das GT7.3x27 wie folgt über Ethernet mit einem PC/Server.

  1. Stecken Sie das Ethernet-Kabel (2) in die RJ45-Buchse (1) des GT7.3x27.

  2. Befestigen Sie das Ethernet-Kabel mit einem Kabelbinder (3) am Gehäuse.

  3. Verbinden Sie das Ethernet-Kabel mit einem separaten Port (Anschluss) am Netzwerk-Switch (3). Abhängig vom verwendeten Standard sind die Aderfarben für das Ethernet-Kabel wie folgt:

    Tabelle 1. Ethernet-Aderfarben

    Klemme

    Signal

    Aderfarbe TIA-568A

    Aderfarbe TIA-568B

    RX –

    Empfangssignal RX –

    orange

    grün

    RX +

    Empfangssignal RX +

    orange/weiß

    grün/weiß

    TX –

    Sendesignal TX –

    grün

    orange

    TX +

    Sendesignal TX +

    grün/weiß

    orange/weiß

    Shld

    Schirm

    -

    -

    DC+

    PoE Versorgung +

    blau/weiß

    blau/weiß

    DC+

    PoE Versorgung +

    blau

    blau

    DC-

    PoE Versorgung -

    braun/weiß

    braun/weiß

    DC-

    PoE Versorgung -

    braun

    braun
