GT7.3x27

3.2. Installation

Anmerkung

Beachten Sie bei der Installation die folgenden Punkte:

  • Empfohlene Montagehöhe: 1,3 m bis zur Mitte des Gerätedisplays.

  • Bei der Installation des Ticketing Terminals im Freien müssen die Elektroinstallation und eventuelle Leerrohre luftdicht verschlossen werden, um Kondenswasserbildung im Terminal zu vermeiden. Die Leerrohre können mit PE-Rundschnur abgedichtet werden, die Sie bei Gantner bestellen können (Art.-Nr. 1114337).

Um das Ticketing Terminal GT7.3x27 auf einem Drehkreuz, einer ebenen Fläche oder an der Wand zu installieren, wird ein Rohrhalter mit einem Durchmesser von Ø 30 mm verwendet (siehe Die GAT Holder 6xx0-Serie). Die Verbindungskabel verlaufen von außen durch den Rohrhalter zu den elektrischen Anschlüsse innerhalb des Klemmengehäuses.

Stellen Sie während der Projektierungsphase sicher, dass die erforderliche Verkabelungsinfrastruktur wie gewünscht ausgeführt wird, z. B. ein Kabelkanal unter dem fertigen Fußboden, wenn Sie den GAT Holder 6020 verwenden. Die Kabelinstallation läuft wie folgt ab:

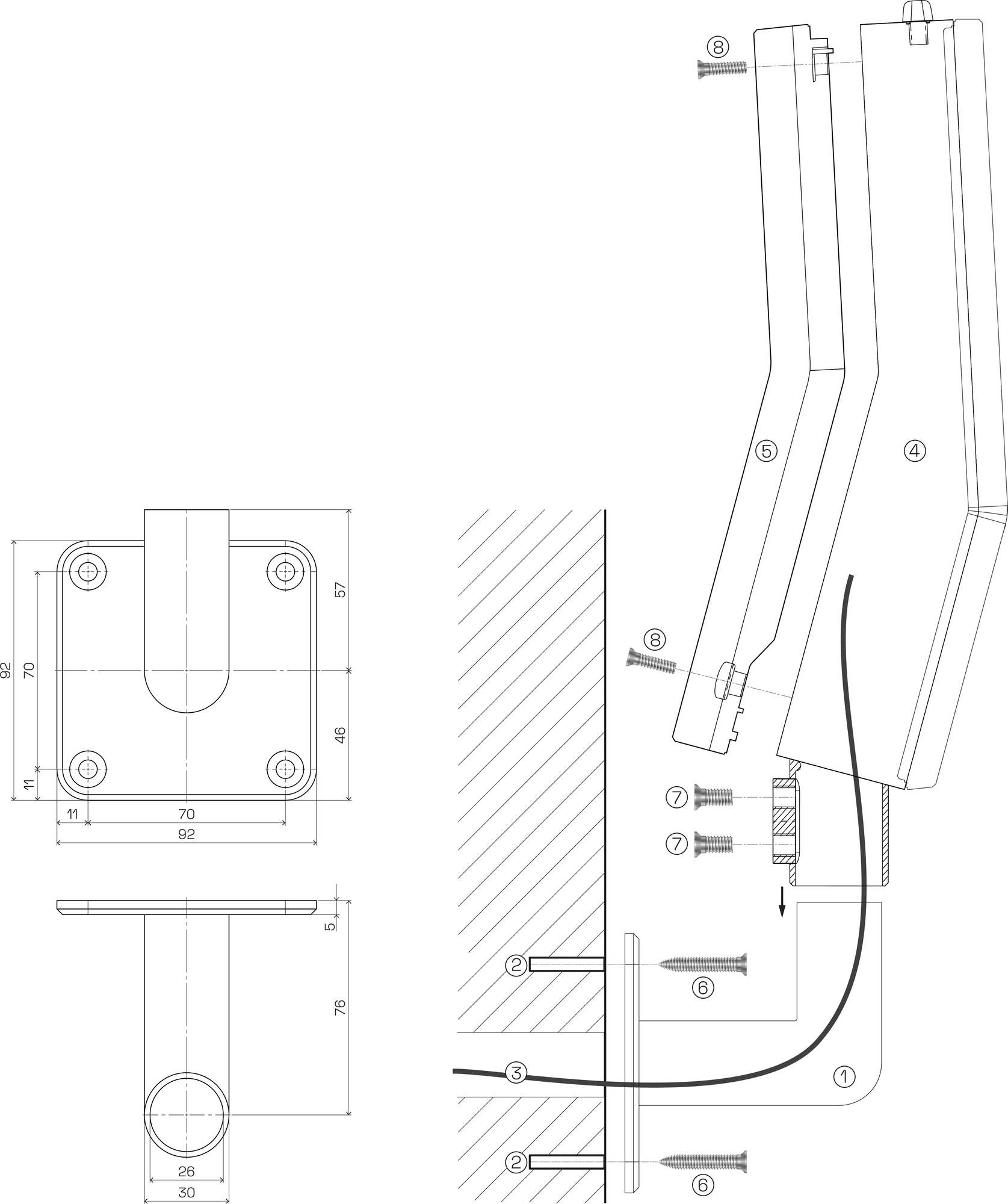

Abbildung 3. Beispielinstallation von GT7.3x27 und GAT Holder 6120
Beispielinstallation von GT7.3x27 und GAT Holder 6120

  1. GAT Holder 6120

  2. Löcher für die Montage des Halters

  3. Verbindungskabel

  4. Gehäusemittelteil

  5. Gehäuserückteil

  6. Befestigungsschrauben für Wandbefestigung des Halters

  7. GT7.3x27 Rohrbefestigungsschrauben

  8. Schrauben für das Rückteil



Anmerkung

Die folgenden Anweisungen gelten für den GAT Holder 6120. Der Installationsvorgang ist jedoch bei den anderen Haltern der GAT Holder 6xx0-Reihe ähnlich Die GAT Holder 6xx0-Serie).

Eine ausführliche Anleitung zur Installation der anderen Halter der GAT Holder 6xx0-Reihe finden Sie im Dokument VB_GT7M-2x00--DE+DE.

Der Installationsvorgang ist wie folgt:

  1. Bohren Sie vier Befestigungslöcher (2) für den GAT Holder 6120 (1) in die Wand. Die für eine Beton- oder Ziegelwand erforderlichen Schrauben und Dübel sind im Lieferumfang des GAT Holder 6120 enthalten.

  2. Führen Sie die Verbindungskabel (3) durch das Rohr des GAT Holders 6120 (1).

  3. Befestigen Sie den GAT Holder 6120 (1) mit den vier Befestigungsschrauben (6) an der Wand.

  4. Lösen und entnehmen Sie die vier Schrauben (8). Nehmen Sie dann das Gehäuserückteil ab. Siehe auch Öffnen / Schließen des Gehäuses.

  5. Führen Sie die Verbindungskabel (3) durch das Gehäusemittelteil (4) und montieren Sie das Mittelteil auf den GAT Holder 6120 (1).

  6. Führen Sie die elektrischen Anschlüsse, wie unter Elektrischer Anschluss beschrieben, durch.Elektrischer Anschluss

  7. Befestigen Sie die Kabel mit Kabelbindern an den dafür vorgesehenen Löchern im Gehäusemittelteil.

  8. Befestigen Sie das Gehäuserückteil (5) wieder am Mittelteil (4). Siehe auch Öffnen / Schließen des Gehäuses.

  9. Falls gewünscht, drehen Sie das Terminal auf dem GAT Holder 6120 in die gewünschte Position.

  10. Ziehen Sie die beiden Rohrbefestigungsschrauben (7) fest an, sodass die Klemme fest sitzt und nicht vom GAT Holder 6120 entfernt werden kann.
